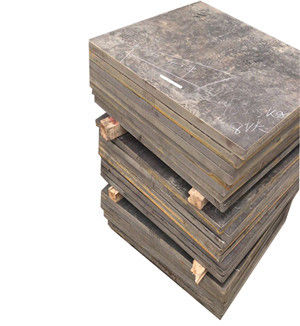

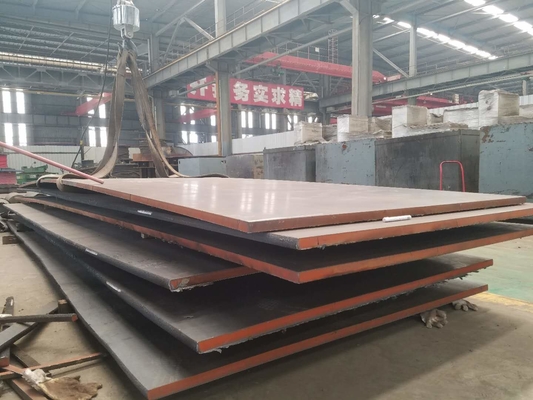

Strato del piatto della lega di nichel del Invar 36 per industria radiofonica

Strato del Invar 36 del piatto 4J36 del Invar della lega di nichel

1 . Descrizione:

la lega 4J36 inoltre è chiamata lega di INVAR. Il punto di curie della lega è circa 230℃. Sotto questa temperatura, la lega è ferromagnetica ed ha un coefficiente molto basso di espansione. Sopra questa temperatura, la lega è non magnetica. , Gli aumenti di coefficiente di espansione. La lega pricipalmente è usata per fabbricare le componenti con le dimensioni approssimativamente costanti all'interno della gamma di mutamenti di temperatura ed è ampiamente usata nell'industria radiofonica, negli strumenti di precisione, nei metri ed in altre industrie.

4J36 può essere saldato tramite saldatura ossiacetilenica, la saldatura ad arco, la saldatura elettrica e la saldatura dell'atomo di idrogeno. Poiché il coefficiente di espansione è collegato con la composizione chimica della lega, la composizione nella lega dovrebbe essere il più possibile evitato dovuto saldare. Di conseguenza, è meglio da usare la saldatura ad arco di argon. Il metallo di apporto per la saldatura dovrebbe contenere preferibilmente 0,5% - 1,5% del titanio da ridurrsi saldare i pori e la crepa.

2. processo di trattamento termico

Ricottura di distensione della tensione	Il calore a 530~550℃, tiene per 1~2 che il H. si raffredda nella fornace
ricottura	Il riscaldamento a 830~880℃, continua tenere per il raffreddamento min. della fornace 30
Stabilizzazione	(1) calore 830 a ℃ in un'atmosfera protettiva, tenuta per 20min. ~ 1h, estiguono (2) il carattere
Precauzioni	(1) la lega non può essere indurita tramite il trattamento termico il trattamento di superficie (di 2) può essere sabbiatoe, lucidato e marinato





3 . Categoria del rifornimento

Tipo	Dimensione
Cavo	D= 0.1~8mm
Striscia	W= 5~250mm	T= 0.1mm
Stagnola	W= 10~100mm	T= 0.01~0.1
Antivari	Dia= 8~100mm	L= 50~1000





4. 4J36 composizione chimica, %

Ni	35~37	Fe	Bal.	Co	-	Si	≤0.3
Mo	-	Cu	-	Cr	-	Mn	0.2~0.6
C	≤0.05	P	≤0.02	S	≤0.02





5 . coefficiente 4J36 di espansione

θ/℃	α1/10-6℃-1	θ/℃	α1/10-6℃-1
20~-60	1,8	20~250	3,6
20~-40	1,8	20~300	5,2
20~-20	1,6	20~350	6,5
20~-0	1,6	20~400	7,8
20~50	1,1	20~450	8,9
20~100	1,4	20~500	9,7
20~150	1,9	20~550	10,4
20~200	2,5	20~600	11,0
